AG35-CET系列
-
适用项目
E01-4G、T1G-4G、M32TFL3-4G、T26FL1-4G、T18FL4 MY25等
-

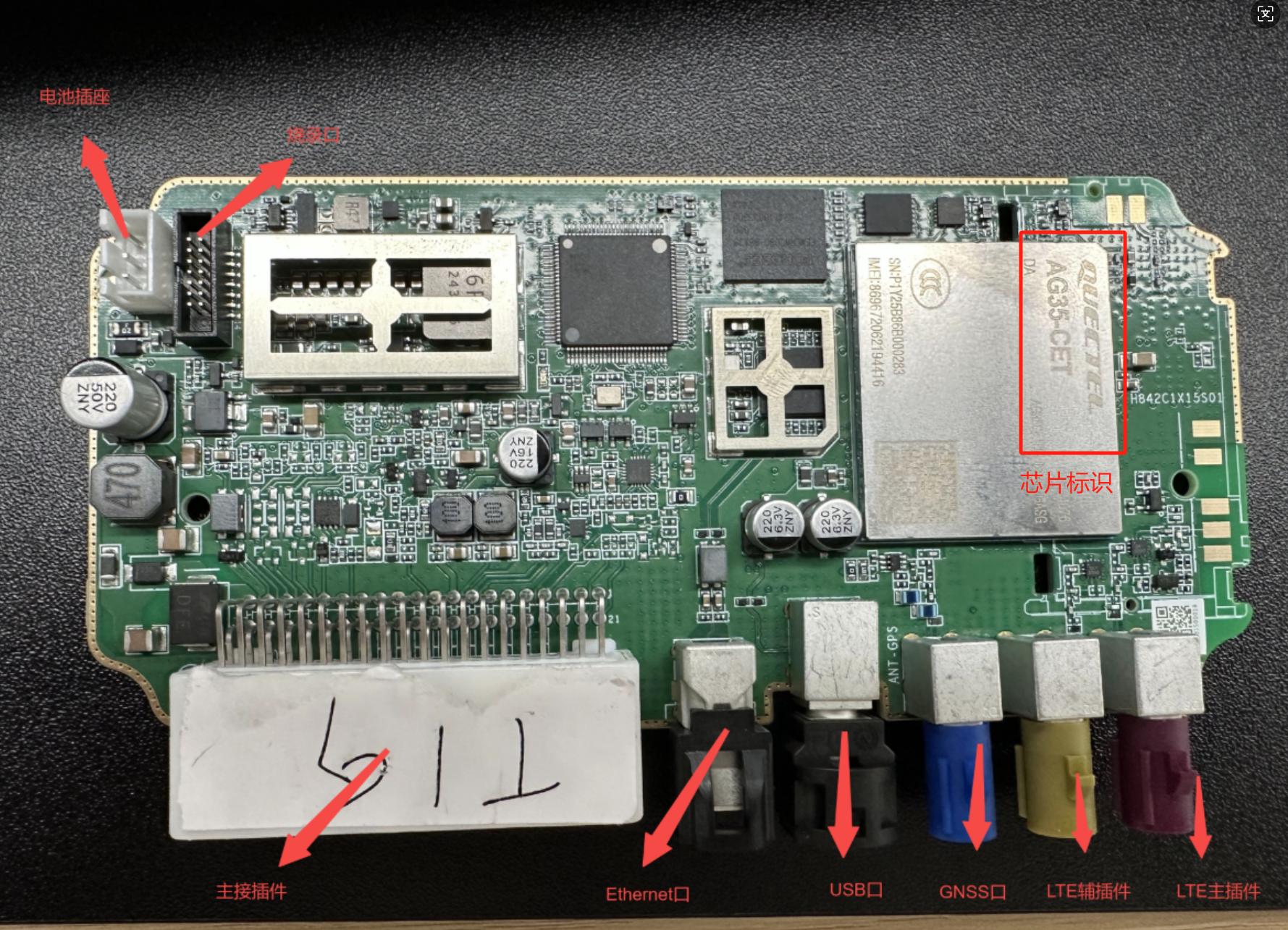

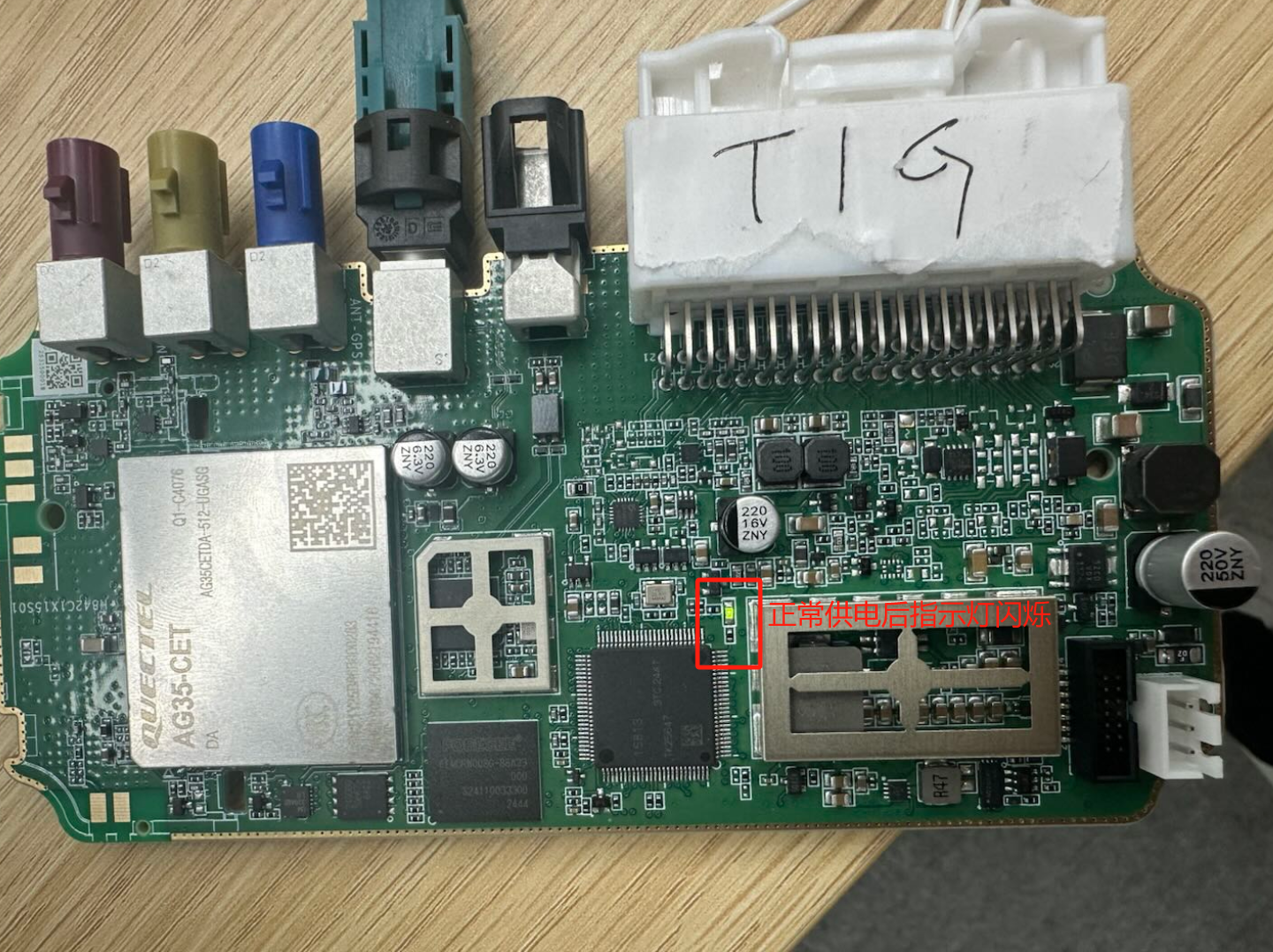

硬件接口图
正面：

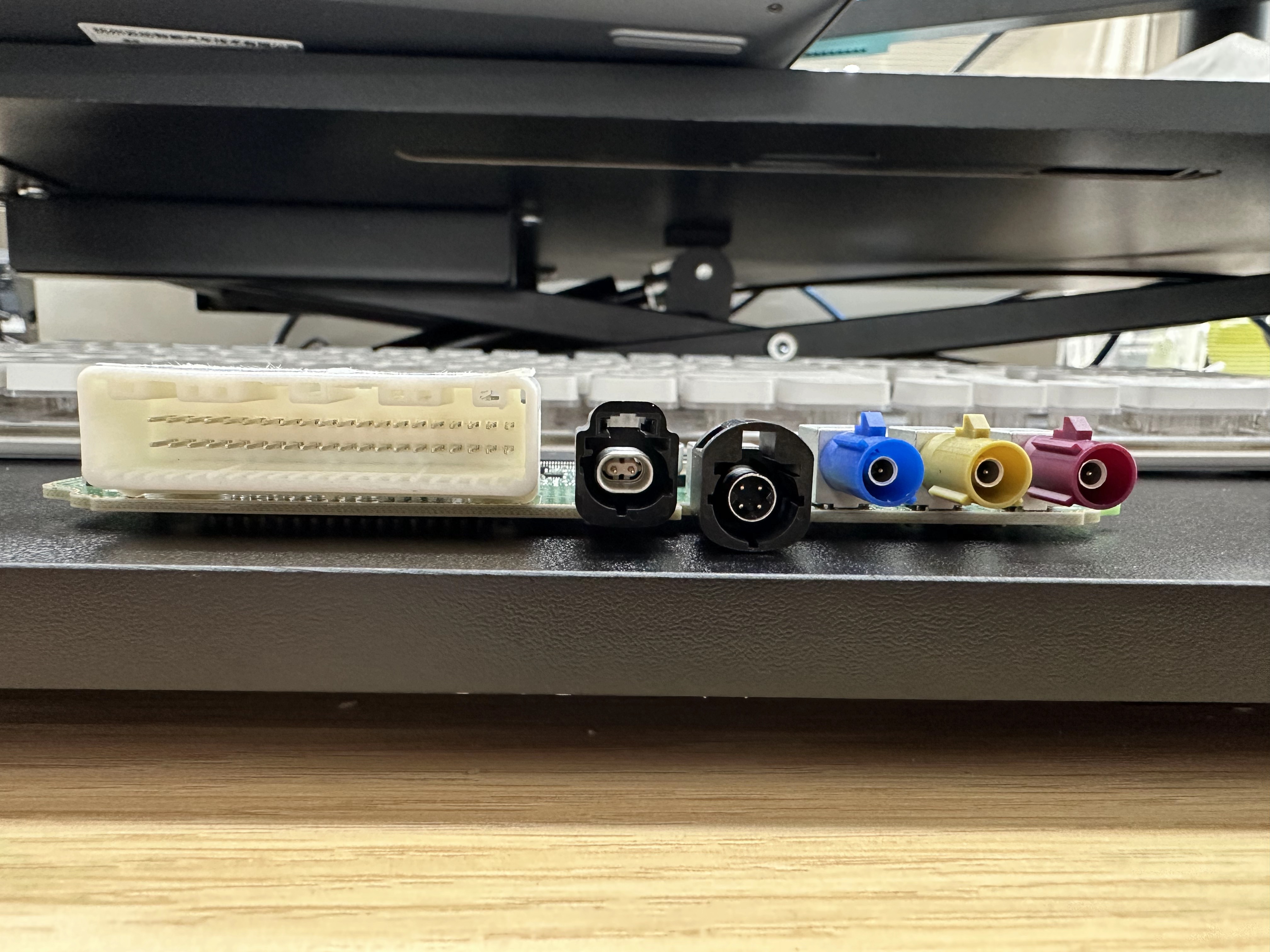

侧面：
-
主接插件：
用于Tbox供电、CAN信号传输、USB串口调试等

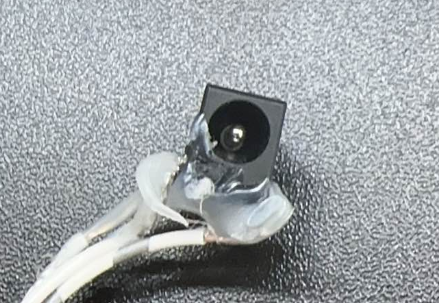

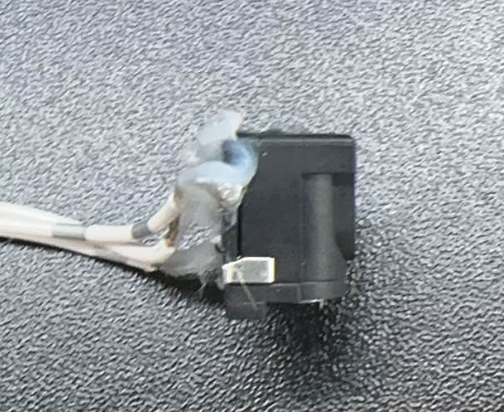

电源口：
接12V电源
正面：
侧面：
接线:
调试串口：
正面：
接线：

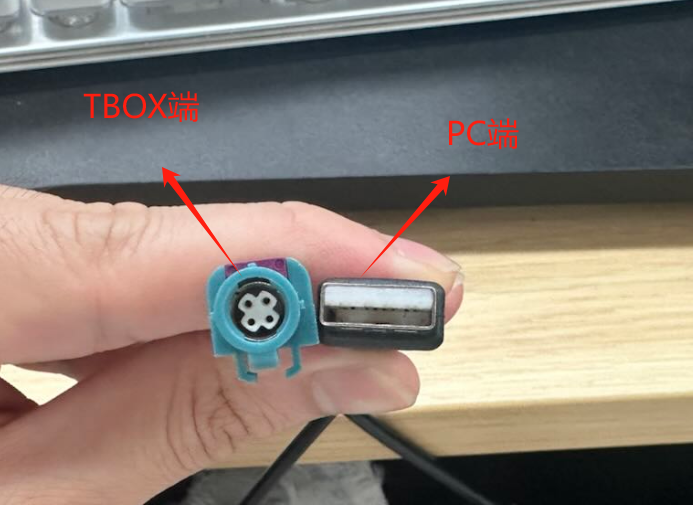

USB口：
正面：
侧面：
接线：
-
调试操作：
1、调试串口
功能范围：
用于云动内部工具 YDS研发调试工具内部版、YODO_COMAssistant.exe的使用， 常用来查询版本号、开启日志记录模式及内部调试流程操作
详见
2、USB口
功能范围：
用于开启SSH连接、TBOX升级工具、TBOX日志传输等功能
ssh开启：
Tbox升级：
Tbox日志传输：
详见日志导出指导手册
-
AG566系列
-
适用范围
E01-5G、M32TFL3-5G等
-

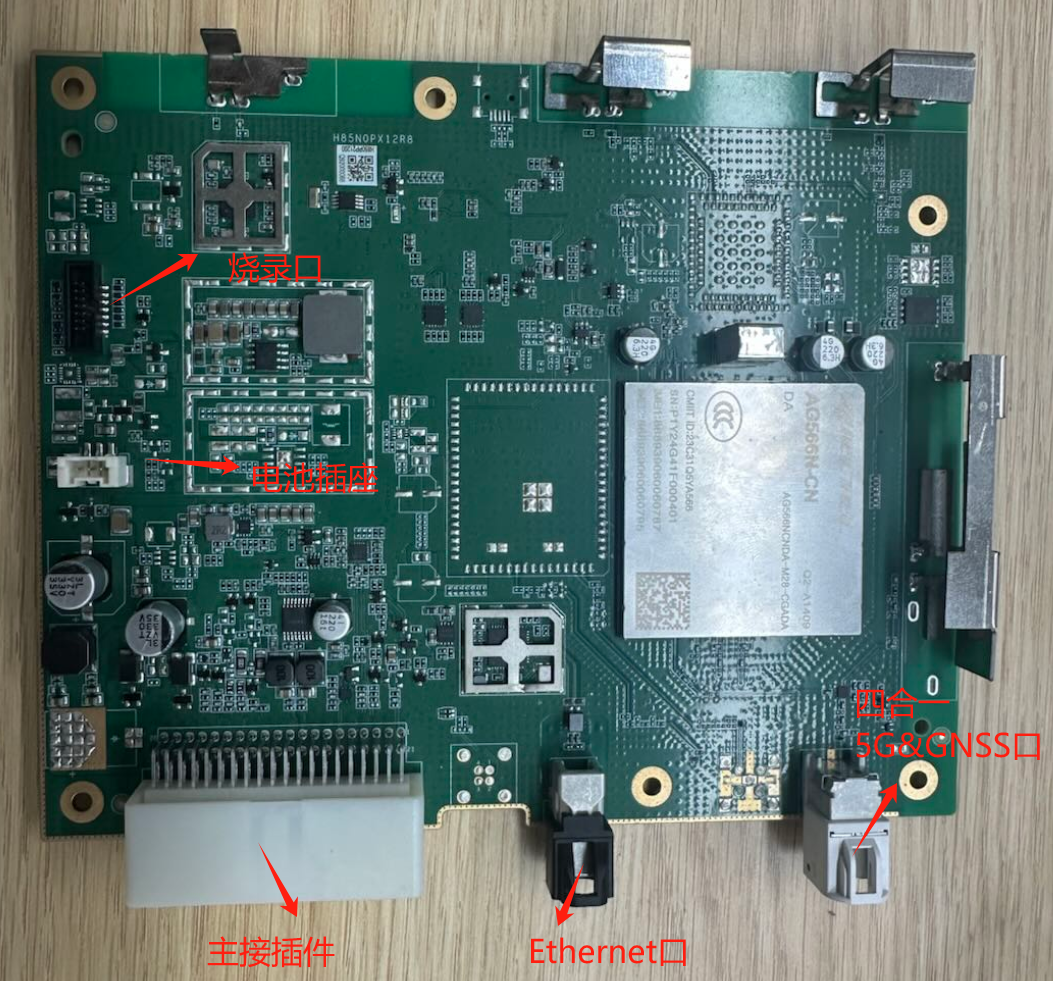

硬件接口图
正面：
侧面：
主接插件：
用于Tbox供电、CAN信号传输、USB串口调试等
电源口：
接12V电源
正面：
侧面：
接线:
调试串口：
正面：
侧面：
接线：
2、调试操作：
AG566调试串口与USB口二合一，调试方式参考AG35-CET系列
